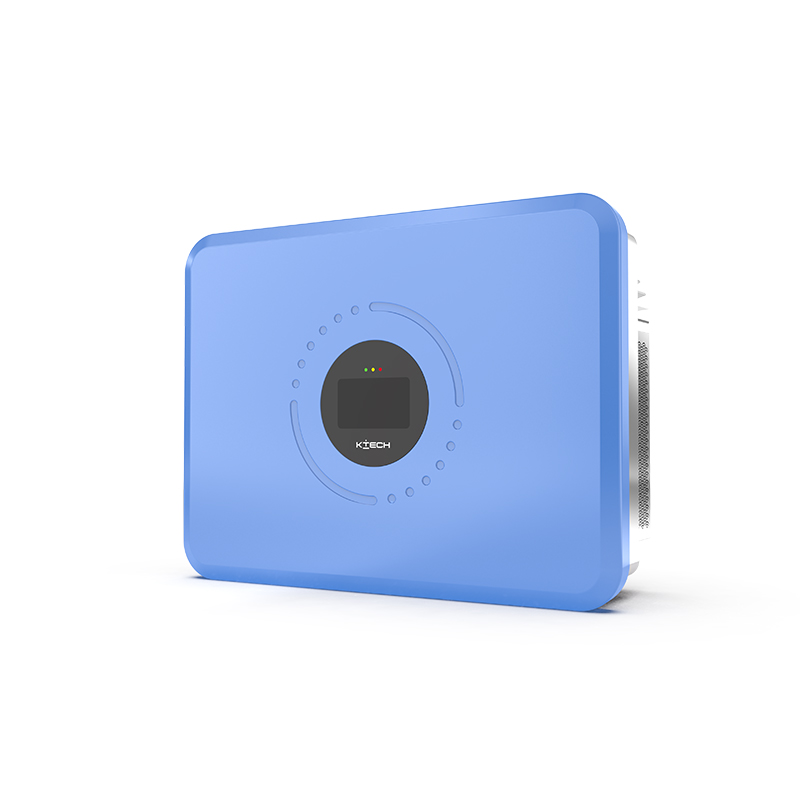

다중 에너지 시스템의 핵심 제어 장치로서하이브리드 인버터태양 광, 배터리 및 그리드의 인터페이스 회로를 통합 하여이 세 가지의 동적 전력 분포와 조정 된 작동을 실현합니다. 본질은 양방향 에너지 흐름 기능을 갖춘 전력 전자 장치입니다. 단일 하드웨어 플랫폼에서 그리드 연결 인버터, 오프 그리드 전원 공급 장치 및 배터리 충전 및 배전 기능을 통합하고 실시간 데이터 수집 및 알고리즘 의사 결정을 기반으로 에너지 활용 경로를 최적화합니다.
기본 아키텍처하이브리드 인버터멀티 포트 토폴로지 디자인을 기반으로합니다. 광전지 입력 포트는 컨버터를 통해 컨트롤러에 연결되며 배터리 포트에는 양방향 DC 충전 및 배출 회로가 장착되어 있으며 AC 측에는 그리드 연결 인버터 및 오프 그리드 인버터 용 듀얼 모드 전원 모듈이 포함되어 있습니다. 제어 시스템의 핵심은 입력 변수로 부하 수요, 태양 광 출력 및 전기 가격 신호를 사용하여 통합 전력 균형 모델을 구축하고 각 포트의 에너지 흐름 방향을 동적으로 조정하는 것입니다.
광전지 전력은 적재 및 배터리 저장에 우선적으로 공급됩니다. 조명이 충분하면 MPPT 알고리즘은 최대 발전 전력을 추적하고 중복 에너지는 배터리에 저장되거나 그리드에 Fed Back에 저장됩니다. 조명이 충분하지 않으면 시스템은 배터리 에너지 저장을 호출하여 하중 간격을 보충합니다. 그리드 상호 작용은 사전 설정 전략에 따라 피크 및 밸리 전기 가격 기간 동안 전기를 구매 또는 판매하며 오프 그리드 모드에서 공개 그리드에서 완전히 분리됩니다. 제어 로직은 밀리 초 수준의 전력 변동을 처리해야합니다.
그만큼 하이브리드 인버터광전지 입력 전압 범위가 복잡한 작업 조건에서 150-850V를 포함하여 다양한 문자열 구성에 적응하고 배터리 호환성은 리튬 배터리, 리드산 및 기타 화학 시스템을 지원해야합니다. 출력 전압 고조파 왜곡은 민감한 장비의 작동을 보장하기 위해 오프 그리드 모드에서 3% 내에 제어됩니다. 또한 스마트 팬과 방열판의 조합을 사용하면 열 관리 설계가 장기 신뢰성에 미치는 영향을 줄이고 커패시터 및 반도체 구성 요소의 수명을 연장 할 수 있습니다.
